空调构成及工作原理
    本机所选配置的空调一般为冷暖两用型：制冷系统主要由压缩机、驱动皮带、冷凝器、冷凝风机、储液罐、膨胀阀、管路及电气控制面板等组成；其供暖系统主要由热交换器、热水管路、控制阀、送风风机等组成；空调工作原理见图2-26。有关空调的具体内容请参阅随机配带的空调使用维护说明书。

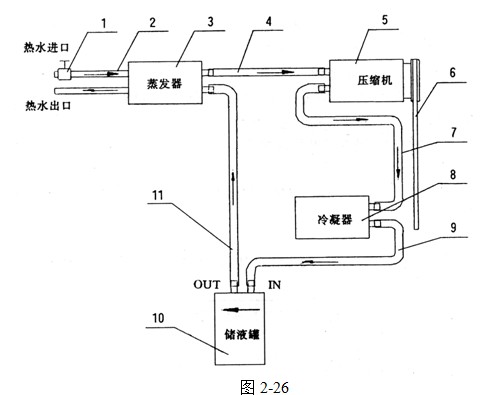

图2-26
1. 控制阀  2. 暖水管  3. 蒸发器总成（含控制面板、热交换器、送风风机、膨胀阀）
4. 蒸发器至压缩机胶管   5. 压缩机   6. 皮带   7.压缩机至冷凝器胶管
8. 冷凝器总成（含冷凝风机）   9. 冷凝器至储液罐胶管    10. 储液罐
11. 储液罐至蒸发器胶管
B．注意事项
　　●非专业人员，请勿拆卸修理空调系统；
　　●检查维修时，应将车辆停在水平场地，变速箱处于空档或停车状态，启动停车制动器，其它人员应远离车辆或作业现场。
　　●与制冷剂直接接触会导致冻伤。检查时一定要注意安全，要带上护目镜及相应的保护工具，以免制冷剂伤及眼睛、皮肤；要小心触摸有关部件，以免被高温部件烫伤；要注意旋转部件，以免被压伤。
　　●无论发动机是否运转，空调系统一直处于带压状态。决不可对已充注制冷剂的系统加热。当放空系统时，必须带护目镜，即使歧管压力表的读数为零时，也应采取预防措施，缓慢地拆卸零部件。
　　●维修场地禁止吸烟或有其它火源出现，因为制冷剂遇热发生反应，吸入后会导致人身伤亡。
　　●空调系统必须在发动机启动后方可使用。发动机停止后，应将电源开关断开，以免过多的消耗电能。
　　●空调系统使用时，通常采用高档降温，中、低档维持空调运行。
　　●在春季、秋季或冬季，空调系统如不使用，必须每隔一周启动运转5分钟左右，以防止系统内运动部件因长期不用而锈蚀。
　　●空调制冷系统补充冷冻油时，冷冻油选型应按说明书要求选购，注意切不可把两种型号冷冻油混用。
　　●使用空调器时，应关闭车室门窗；制冷时，要关闭热源阀门；制热时，不要打开制冷系统。
　　●使用空调器时，应避免温度调节手柄一直在最冷位置，而风量开关在低风量档，以防蒸发器结霜。
　　●夏日停开车辆时，应尽量避免阳光直射。
　　●使用采暖前，发动机应运转一段时间，在水温达到80℃时，再打开热水阀门，开启空调风量开关。当环境温度低于0℃时，应放掉管路及散热器中的水，以免结冰，使用防冻液除外。
